گئورگ فیشر راه حل های ریخته گری Shenyang Co., Ltd

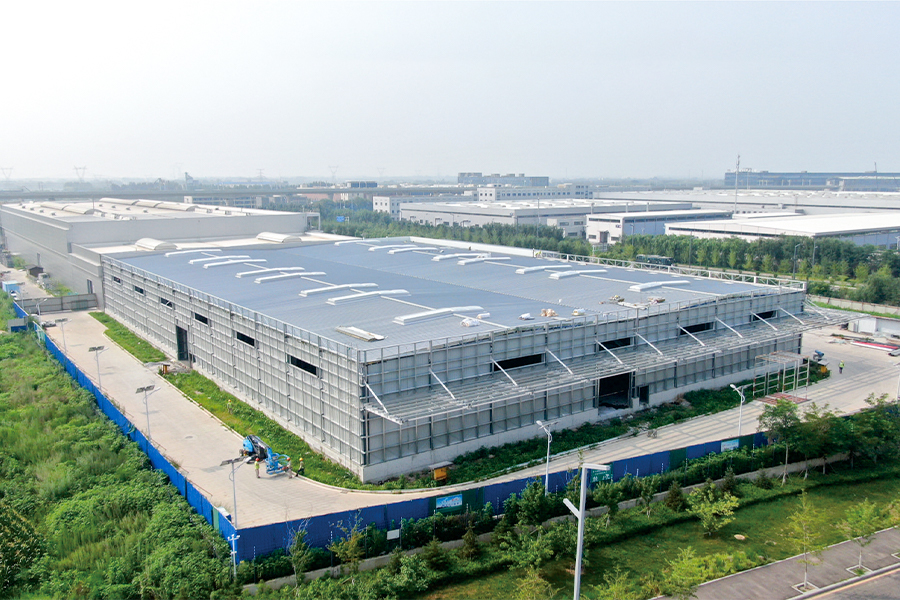

سازه‌های فولادی برای فاز اول و پروژه توسعه Georg Fischer Casting Solutions Shenyang Co., Ltd.

پروژه فاز اول:
در منطقه D کارگاه شماره 1 بنا به طول 21.5 متر، عرض 45 متر و ارتفاع سقف 8.5 متر می باشد.
مناطق F و G دارای طول 54.8 متر، عرض 45 متر و ارتفاع خط الراس 14.51 متر هستند.
این پروژه از ستون های بتنی مسلح با تیرهای فولادی استفاده می کند. سیستم سقف شامل کفپوش فولادی با غشای ضد آب نصب شده در بالا است. سیستم دیوار شامل دیوارهای بنایی با اسکلت فلزی خارجی و ساندویچ پانل پشم سنگ است.
با توجه به نیازهای عملکردی مختلف، چندین ساختمان با دهانه ها و ارتفاعات مختلف ترکیب می شوند. ارتفاع جان پناه به ترتیب 15.5 متر، 11.3 متر، 10 متر و 7 متر است. حداکثر دهانه 27.4 متر است. چندین جرثقیل سقفی 50 تنی در امتداد خطوط شبکه AA-D نصب شده است.
هر تیر اسکلت فولادی از پنج بخش تیر فولادی با دهانه تقریباً 27.4 متر تشکیل شده است. وزن کل تیرهای سقف بیش از 180 تن است و تیرهای جرثقیل تقریباً 100 تن وزن دارند. مواد فولادی Q355B و Q235B هستند که در طراحی مشخص شده است.

پروژه توسعه فاز اول:
کارگاه شماره 2 دارای طول 97.54 متر، عرض 67.1 متر، ارتفاع 9.7 متر و حداکثر دهانه 33.46 متر می باشد. مواد فولادی Q355B و Q235B مطابق با الزامات طراحی هستند.
این سازه از ستون‌ها و تیرهای فولادی با تیرهای سقف ساخته شده از فولاد مقطع H با تار جامد تشکیل شده است. پایه های ستون با پیچ و مهره های لنگر متصل می شوند. ستون ها و تیرهای فولادی از مقاطع H استفاده می کنند. مهاربندی سقف و مهاربندی بین ستونی در هر دو جهت عرضی و طولی برای تشکیل یک سیستم قاب صلب پایدار ارائه می شود.

توضیحات سازه اصلی:
قاب اصلی از فولاد Q355B با ستون‌ها و تیرهای فولادی با مقطع H استفاده می‌کند. تمام اجزای فولادی تا درجه Sa 2.5 شات بلاست شده اند. پرلین های سقف و دیوار از نوارهای فولادی گالوانیزه Q355B تشکیل شده اند.
حیاط مصالح شماره 7:
حیاط انبار مواد دارای طول 11 متر، عرض 48 متر، ارتفاع بام 6.55 متر و دهانه 11 متر است. مواد فولادی مطابق با الزامات طراحی Q355B و Q235B هستند.
این سازه از ستون‌ها و تیرهای فولادی با تیرهای سقف ساخته شده از فولاد مقطع H با تار جامد استفاده می‌کند. پایه های ستون با پیچ و مهره های لنگر متصل می شوند. ستون های فولادی شامل ستون های مقطع H و ستون های جعبه هستند. مهاربندی سقف و مهاربندهای بین ستونی در جهات عرضی و طولی چیده شده اند و یک سیستم قاب فولادی پایدار را تشکیل می دهند.
