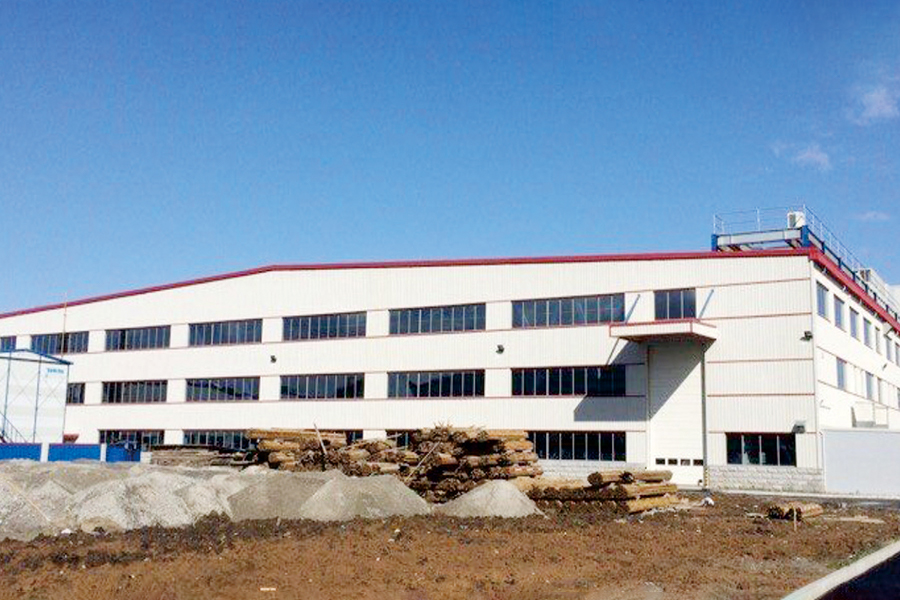

Changchun Elringklinger Ltd.

پروژه Changchun Elringklinger Ltd
مساحت کل ساختمان این پروژه تقریباً 8600 متر مربع است. طول کارگاه 90.6 متر و عرض 95.4 متر، با دهانه های 35.8 متر و 31.6 متر و 28.0 متر و فاصله خلیج 11.05 متر است. ارتفاع ساختمان 17.5 متر با مصرف کل فولاد 1123 تن است. این سازه عمدتاً یک طبقه با قسمت های جزئی چند طبقه است.
تیرهای سقف، تیرهای فولادی مقطع H با تار جامد هستند که برخی از تیرهای فولادی محلی به عنوان سازه های خرپایی طراحی شده اند. پایه های ستون با پیچ و مهره های لنگر متصل می شوند. ستون‌های فولادی عمدتاً از ستون‌های فولادی با مقطع H با تار جامد، با ستون‌های فولادی با مقطع جعبه جزئی تشکیل شده‌اند. مهاربندی سقف افقی و مهاربندی بین ستونی در هر دو جهت عرضی و طولی چیده شده اند تا یک سیستم قاب فولادی پایدار را تشکیل دهند.

سیستم پاکت نامه:
· پانل بیرونی سقف: 0.6 میلی متر / پروفیل 490 / گالوانیزه / پوشش PVDF
· عایق: 100 میلی متر / 16 کیلوگرم بر متر مربع پشم عایق با فویل آلومینیومی
· پانل داخلی سقف: 0.476 میلی متر / پروفیل Q900 / PE / گالوانیزه
· پانل بیرونی دیوار: 0.6 میلی متر / فولاد با روکش آلومینیوم-روی / پوشش PVDF
· عایق: 100 میلی متر / 16 کیلوگرم بر متر مربع پشم عایق با فویل آلومینیومی
· پانل داخلی دیوار: 0.476 میلی متر / پروفیل Q900 / PE / گالوانیزه

چالش های پروژه:
این یک پروژه با سرمایه گذاری آلمان است. سیستم سازه ای شامل ستون های فولادی مقطع H و ستون های جعبه ای می باشد. ساختار سقف شامل تیرهای فولادی مقطع H و همچنین تیرهای فولادی خرپایی است که در محل مونتاژ می شوند. همچنین تیرهای جزئی کف با سطوح ارتفاعی ناسازگار وجود دارد که منجر به یک سیستم ساختاری پیچیده می شود. ساخت و ساز در طول زمستان، با دمای محیط کم و حداقل دمای -20 درجه سانتیگراد در طول دوره ساخت و ساز انجام شد. تحت این شرایط سخت، تیم‌های تدارکات، مدیریت و ساخت شرکت برای غلبه بر عوامل نامطلوب مختلف با هم همکاری نزدیکی کردند و با موفقیت تمام کارهای قراردادی را طبق برنامه، با کیفیت، کمیت و ایمنی مطمئن و با رعایت کامل الزامات قرارداد انجام دادند.
