Changzhou Xingyu Automotive Lighting Systems Co., Ltd.

پروژه کارخانه الکترونیکی پارک صنعتی تولید هوشمند Changzhou Xingyu Automotive Lighting Systems Co., Ltd.

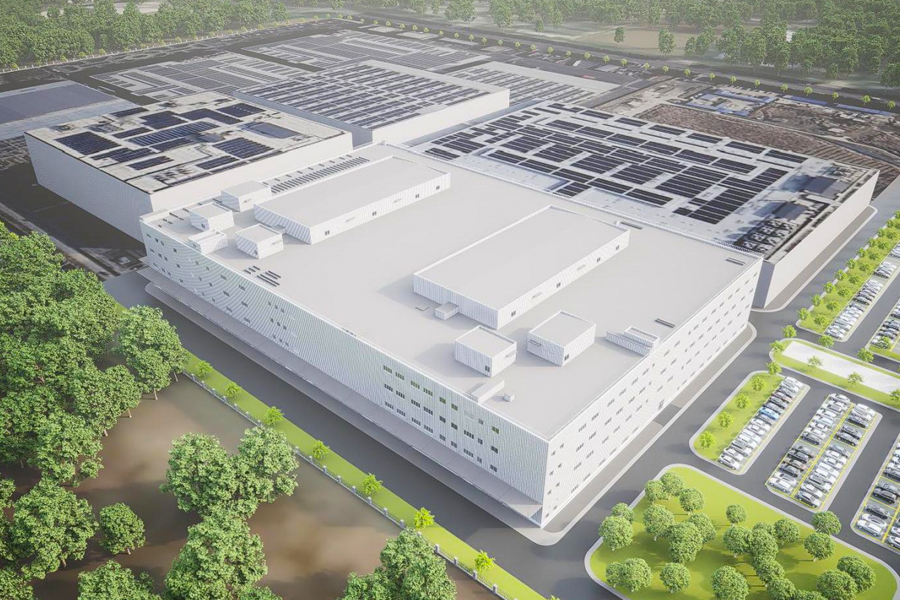

پروژه کارخانه الکترونیکی پارک صنعتی تولید هوشمند Changzhou Xingyu Automotive Lighting Systems Co., Ltd. در جنوب جاده غربی Huanghe و غرب جاده Baotashan، منطقه Xinbei، شهر Changzhou واقع شده است. مساحت این پروژه 18274.35 متر مربع و مساحت کل ناخالص 74977 متر مربع است. این ساختمان شامل چهار طبقه از سطح زمین، با ارتفاع ساختمان برنامه ریزی شده 23.990 متر است.
این پروژه یک ساختمان صنعتی چند طبقه کلاس C نوع II است که برای تولید و پردازش اجزای روشنایی خودرو با درجه مقاومت در برابر حریق درجه II استفاده می شود. سقف شامل هفت واحد اسکلت فلزی کوچک است که از شش اتاق کارخانه تهویه مطبوع و یک اتاق دیگ بخار تشکیل شده است. در میان آنها، اتاق تهویه مطبوع 1 و اتاق تهویه مطبوع 2 نماینده ترین هستند و هر دو دارای فرم های ساختاری و مساحت های یکسان هستند.
اتاق 1 کارخانه تهویه مطبوع از یک سیستم ساختاری ستون-تیر فولادی استفاده می کند که پایه های ستون توسط پیچ و مهره های لنگر لنگر انداخته شده است. ستون های فولادی مقاطع فولادی H شکل هستند. مهاربندی افقی در سطح سقف ارائه می شود و اعضای اتصال لوله فولادی گرد بر روی دیوارها برای تشکیل یک سیستم قاب فولادی پایدار استفاده می شود. سیستم سقف از یک پانل فلزی تک لایه با پشم عایق تشکیل شده است، در حالی که سیستم دیوار از پانل های فلزی تک لایه استفاده می کند.
یک تیر اسکلت فولادی در اتاق 1 کارخانه تهویه مطبوع از سه تیر فولادی با طول کلی تقریباً 28 متر تشکیل شده است. وزن ستون های فولادی تقریباً 10.5 تن و تیرهای سقف تقریباً 10.99 تن وزن دارند. مواد ساختار فولادی فولاد Q355B است که مطابق با الزامات طراحی انتخاب شده است.

چالش های پروژه:
سیستم پانل دیواری شامل تعداد زیادی اتصالات است که الزامات بالایی را بر مسطح بودن ساختار کلی تحمیل می کند. در عین حال، کنترل دقیقی بر کیفیت بصری در حین نصب و همچنین صافی خود پانل ها لازم است.
