Huaan Gonvvama High-Tech Automotive Sheet Processing (Changshu) Co., Ltd.

Huaan Gonvvama High-Tech Automotive Sheet Processing (Changshu) Co., Ltd.

نام پروژه: پروژه توسعه ورق وسایل نقلیه انرژی جدید سبک وزن – ساختمان کارخانه تولید 3

توضیحات پروژه:

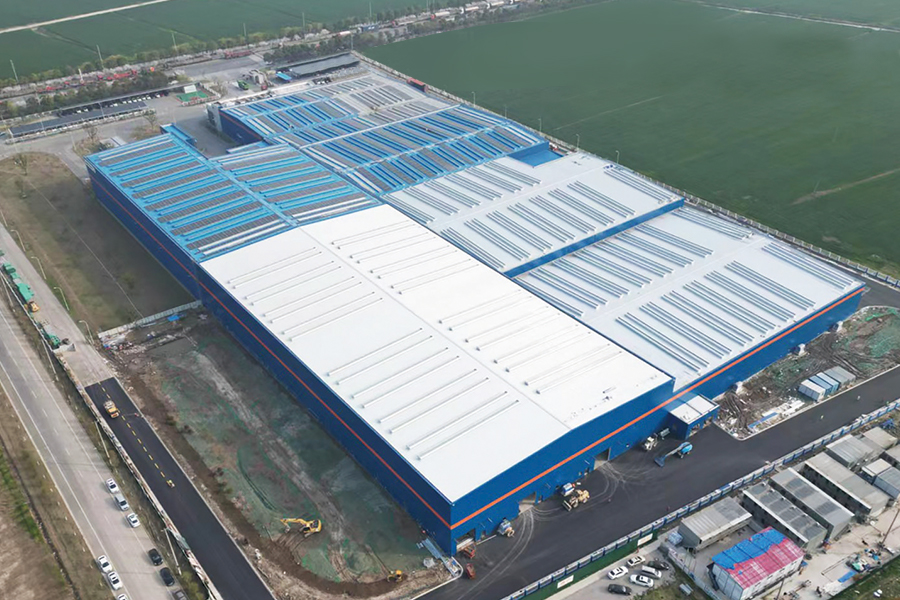

کارخانه تولیدی شامل دو منطقه است. منطقه D دارای طول 144 متر و عرض 90.125 متر و حداکثر ارتفاع یال 15.9 متر و حداکثر ارتفاع لبه 13.35 متر است. منطقه C دارای طول 132 متر و عرض 72 متر و ارتفاع یال 18.6 متر و ارتفاع لبه 16 متر است. کل فولاد مصرفی این پروژه تقریباً 2200 تن است.

این پروژه یک سیستم سازه فولادی با ستون ها و تیرها را اتخاذ می کند. دو نوع پایه ستون استفاده می شود:
پایه های ستون ثابت لنگر-بولت.
پایه های جیبی (سوکت دار).

ستون های فولادی، ستون های فولادی مقطع H هستند. دو نوع تیر سقف به کار گرفته می شود:
تیرهای فولادی با شبکه جامد;
تیرهای فولادی خرپایی.
مهاربندی سقف و مهاربندی بین ستونی در هر دو جهت عرضی و طولی چیده شده اند تا یک سیستم قاب فولادی پایدار را تشکیل دهند.

زیرسازی شامل خاک فونداسیون فشرده، یک لایه سنگ خرد شده فشرده (بالاست) به ضخامت 300 میلی متر و یک لایه کورکننده بتن C15 به ضخامت 100 میلی متر است. ظرفیت باربری مجاز فونداسیون 8 تن بر متر مربع است. محل تراز است و هیچ گونه مانعی مانند خطوط برق فشار قوی در اطراف سایت وجود ندارد.

سیستم سقف از پانل های فلزی دو لایه با پشم عایق حرارتی تشکیل شده است. سیستم دیوار از یک چارچوب فولادی با پانل های ساندویچ پشم سنگ تشکیل شده است.

چالش های پروژه:
این پروژه شامل دهانه های منفرد بیش از 36 متر است که آن را به عنوان یک پروژه فرعی پرخطر با بیش از یک مقیاس مشخص طبقه بندی می کند. بررسی و تایید کارشناسی قبل از ساخت و ساز الزامی است و عملیات بالابری باید کاملاً مطابق با طرح بالابر مصوب انجام شود. علاوه بر این، برنامه ساخت و ساز بسیار فشرده بود. با توجه به الزامات فرآیند، مالک باید در مدت 30 روز حدود 23000 متر مربع نصب فولادی سازه اصلی و تقریباً 10000 متر مربع نصب پانل سقف داخلی را تکمیل کند. در نهایت، تیم پروژه با اطمینان از کیفیت، کمیت و ایمنی، وظایف فوق را در 25 روز به پایان رساند و مورد تحسین و تمجید مشتری قرار گرفت.
