Jiangyin Boway Machinery Complete Equipment Co., Ltd.

پروژه Jiangyin Boway Machinery Complete Equipment Co., Ltd.

نمای کلی پروژه:

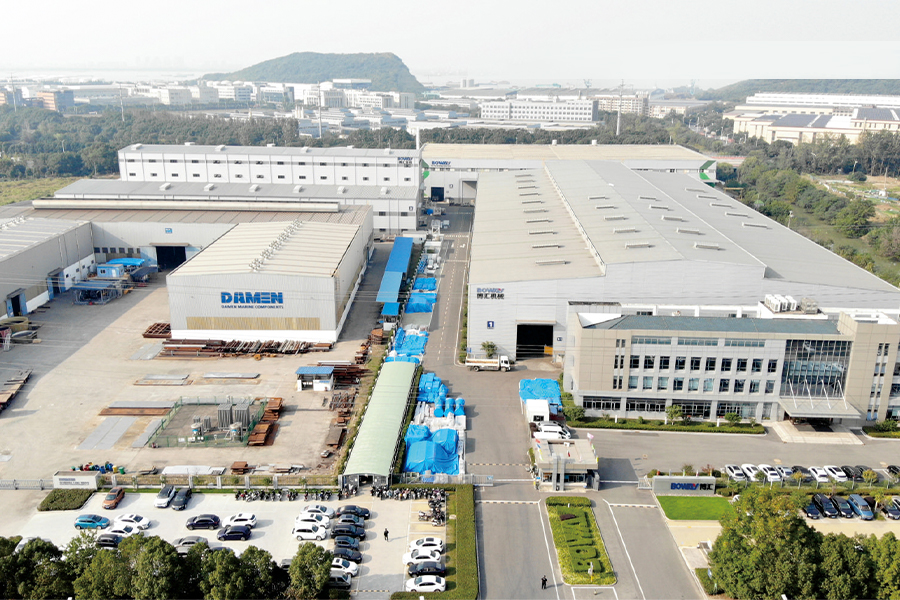

این پروژه در زیرمنطقه چنگدونگ، شهر جیانگ ین، استان جیانگ سو واقع شده است که از شرق به خیابان کجی، از جنوب به بزرگراه چنگژانگ و از شمال به جاده یانگوان محدود می شود. مساحت کل ناخالص این پروژه تقریباً 18016 متر مربع است. شامل دو ساختمان کارخانه سازه فولادی به نام های کارگاه شماره 3 و کارگاه شماره 4 می باشد.

کارگاه شماره 3 دارای مساحت ساختمان 7520 متر مربع به طول 128 متر و عرض 63 متر و ارتفاع لبه 26 متر می باشد. فاصله ستون ها 7.4 14 @ 8 7.4 متر است. دهانه های منفرد به ترتیب 21 متر، 24 متر و 18 متر هستند. پایه‌های ستون از پایه‌های سوکتی استفاده می‌کنند و ستون‌ها ستون‌های فولادی مشبک مرکب هستند. سقف از تیرهای فولادی تار جامد استفاده می کند. مهاربندی عرضی و طولی هم برای مهاربندی سقف و هم برای مهاربندی بین ستونی ارائه شده است که یک سیستم قاب سفت و سخت پایدار را تشکیل می دهد.

کارگاه شماره 4 دارای مساحت ساختمان 2395 متر مربع به طول 64 متر و عرض 32 متر و ارتفاع لبه 17 متر می باشد. فاصله ستون ها 7.4 متر و 8 متر و دهانه تک 32 متر است. پایه های ستون با پیچ و مهره های لنگر لنگر انداخته می شوند و از ستون های فولادی مقطع H استفاده می شود. سقف از تیرهای فولادی تار جامد با سیستم مهاربندی طولی و عرضی استفاده می کند. نیم طبقه جزئی گنجانده شده است.

وزن کل سازه فولادی این پروژه تقریباً 1200 تن است. مواد فولادی انتخاب شده با توجه به الزامات طراحی شامل Q355B، Q355C و Q235B است.

دوره ساخت و ساز:
تاریخ شروع: 1 اکتبر 2021
تاریخ تکمیل: 30 می 2022
